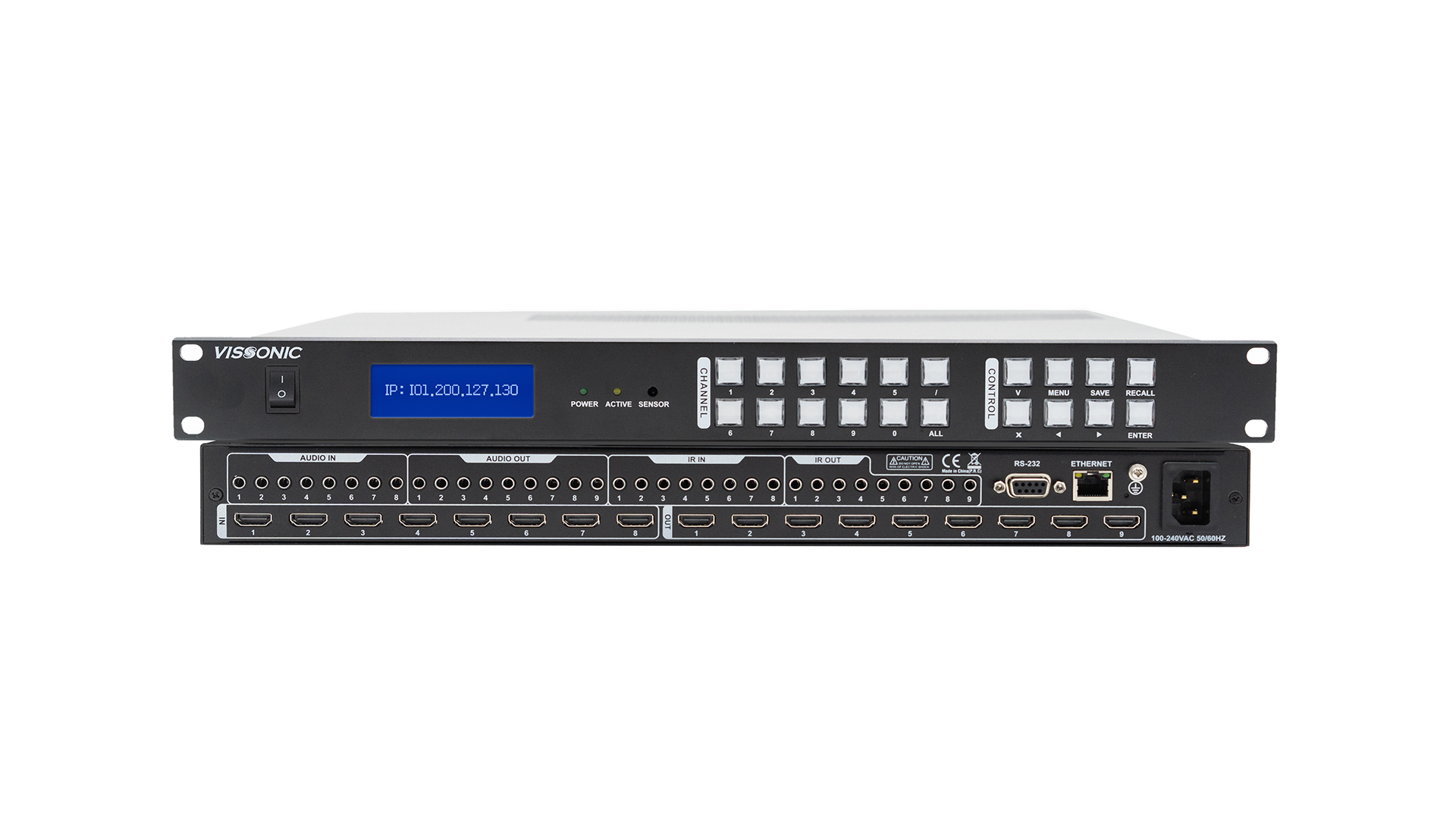

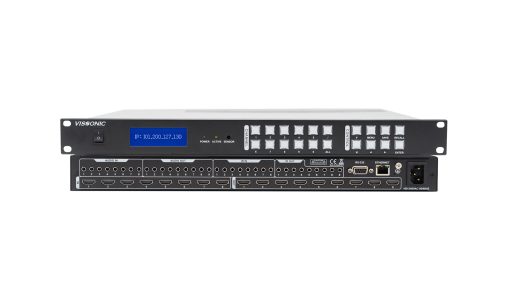

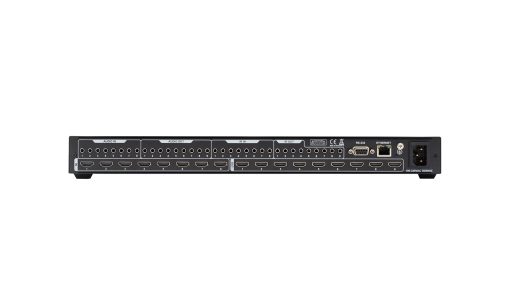

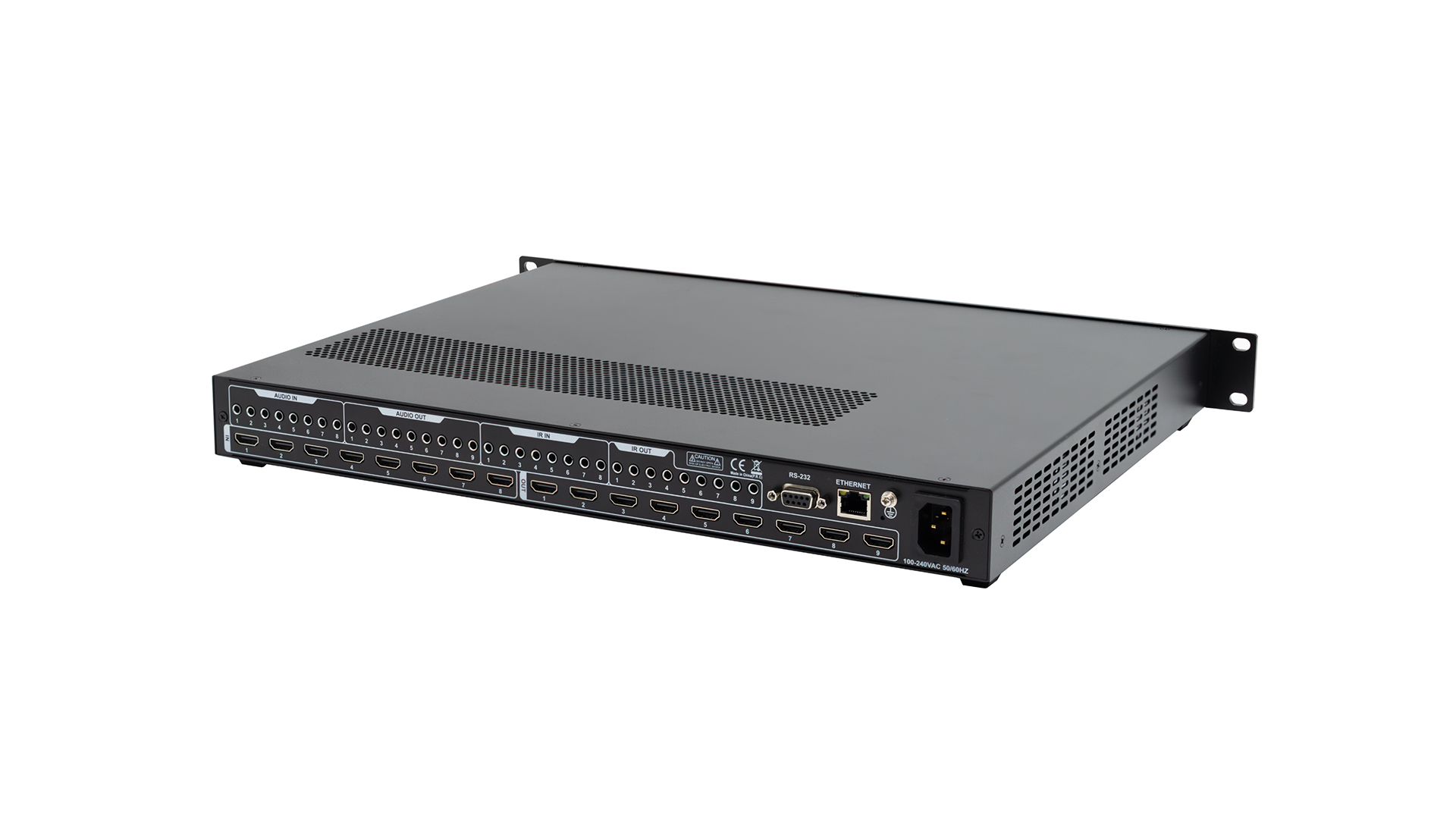

Bộ xử lý ma trận & ghép hình video 8×9 HDMI 4K60

Tính năng:

● 8 đầu vào HDMI, 9 đầu ra HDMI, Chuyển đổi liền mạch theo thời gian thực

● 8 đầu vào IR và 8 đầu vào âm thanh analog, 9 đầu ra IR và 9 đầu ra âm thanh analog

● Hỗ trợ đầu vào và đầu ra lên đến 4K@60,4:4:4, tương thích ngược

● Bộ chia tỷ lệ 4K chuyển đổi độ phân giải đầu vào thành độ phân giải gốc của màn hình

● Cắt hình ảnh đầu vào

● Hiển thị logo nhà ga

● Nhập hình ảnh thử nghiệm có thể lựa chọn

● Ma trận đầu ra hoặc ghép nối lớp đơn

● Đầu ra hình ảnh thử nghiệm có thể lựa chọn

● Hỗ trợ ghép nối đèn LED

● Hỗ trợ cuộn văn bản

● Chuyển đổi âm thanh và IR độc lập

● Kiểm soát web đồ họa

● Công nghệ chuyển mạch liền mạch hoàn toàn kỹ thuật số

● Nhiều phương pháp điều khiển bao gồm bảng điều khiển phím phía trước với điều khiển LCD, điều khiển RS232 và điều khiển TCP/IP với cổng RJ45, giúp điều khiển linh hoạt hơn

Chức Năng:

Ma trận HDMI 8×9 – Xử lý tín hiệu 18G toàn bộ đường dẫn, từ đầu vào đến đầu ra. Có khả năng xử lý tín hiệu HDR và độ phân giải lên đến 4K60 4:4:4 với tổng băng thông 18Gbps

●  Tường video  — tạo bố cục tường video sáng tạo thông qua giao diện người dùng web trực quan, nhiều màn hình có thể dễ dàng được cấu hình để hiển thị video dưới dạng một màn hình lớn.

●  4K Scaler — Công nghệ nâng cấp 4K chuyển đổi nhiều độ phân giải đầu vào thành độ phân giải gốc của màn hình, mang đến cho người xem chất lượng hình ảnh và video tốt nhất.

●  Chuyển mạch liền mạch  — Cấu trúc phần cứng thuần túy dựa trên FPGA có thể cung cấp tốc độ truyền dữ liệu đỉnh cao lên tới 4K@60 và hỗ trợ hoàn hảo việc chuyển mạch đồng bộ tín hiệu HDMI.

●  Kiểm soát âm lượng đầu vào  — Cung cấp khả năng kiểm soát âm lượng cho các đầu vào âm thanh, do đó khi chúng ta thay đổi âm lượng, mọi đầu ra từ các đầu vào này đều thay đổi.

●  Chỉnh sửa định dạng giao diện HDMI sang DVI  — Tự động định dạng lại tín hiệu nguồn HDMI để xuất ra màn hình DVI được kết nối

●  Tự động cân bằng cáp đầu vào   — Chủ động điều chỉnh tín hiệu HDMI đầu vào để bù cho tình trạng mất tín hiệu khi sử dụng cáp dài, cáp chất lượng thấp hoặc thiết bị nguồn có đầu ra tín hiệu HDMI kém. Tín hiệu 4K/60 được cân bằng ở khoảng cách 35 feet (10,7 mét) khi sử dụng với cáp HDMI 2.0 Pro.

●  Tự động đồng hồ hóa đầu ra  — Định hình lại và khôi phục thời gian của tín hiệu HDMI tại mỗi đầu ra, cho phép truyền qua cáp HDMI dài.

Cung cấp nguồn +5 VDC, 250 mA trên đầu ra HDMI cho các thiết bị ngoại vi bên ngoài

●  Điều khiển tắt tiếng đầu ra  — Cung cấp khả năng tắt tiếng một hoặc tất cả đầu ra bất cứ lúc nào. Điều này cho phép, ví dụ, xem nội dung trên màn hình cục bộ trước khi xuất hiện trên màn hình trình bày chính.

●  Giám sát và kiểm soát Ethernet   — Có thể chủ động giám sát, quản lý hoặc kiểm soát qua mạng LAN, WAN hoặc Internet bằng các giao thức TCP/IP chuẩn.

● Logo trạm — thêm logo trạm cho mỗi tín hiệu đầu vào, giúp dễ dàng phân biệt các đầu vào khác nhau.

● Ghép phụ đề — Có thể thêm phụ đề cuộn hoặc khẩu hiệu chào mừng vào tường ghép.

●  Hình ảnh kiểm tra đầu vào   — Đầu vào có thể tự động tạo hình ảnh kiểm tra cho mục đích gỡ lỗi và thử nghiệm kỹ thuật

●  Hình ảnh kiểm tra đầu ra  — Hình ảnh kiểm tra đầu ra để kiểm tra xem các cổng đầu ra và thiết bị hiển thị có được kết nối đúng cách không

●  Đồng bộ hóa nối  — Hỗ trợ đồng bộ hóa khung để đảm bảo đồng bộ hóa hoàn hảo các đơn vị đầu ra khác nhau

●  Bộ nhúng và tách âm thanh   — Âm thanh tương tự có thể nhúng vào tín hiệu HDMI hoặc tách khỏi tín hiệu HDMI.

●  Quản lý EDID  — EDID của màn hình có thể sao chép vào cổng đầu vào hoặc chúng ta có thể cập nhật tệp EDID có sẵn vào cổng đầu vào.

●  Cài đặt trước   — Ma trận có thể lưu trữ 8 cài đặt trước khác nhau, chúng ta có thể gọi nhanh thông qua các nút trên bảng điều khiển hoặc RS232.

●  Khóa bảng điều khiển   — Chúng ta có thể cài đặt bảng điều khiển ở chế độ “khóa” để tránh việc chuyển đổi vô tình.

●  Ma trận IR  — Chuyển mạch IR độc lập

●  Ma trận âm thanh  — Chuyển đổi âm thanh độc lập

●  Giao diện người dùng đồ họa web  — Cung cấp khả năng kiểm soát các thông số một cách đơn giản và tinh tế.

●  Bảng điều khiển phía trước  — Kiểm soát toàn bộ định tuyến video, Lưu và gọi lại cài đặt trước, Quản lý IP, Kiểm tra hoặc cài đặt các thông số mạng
