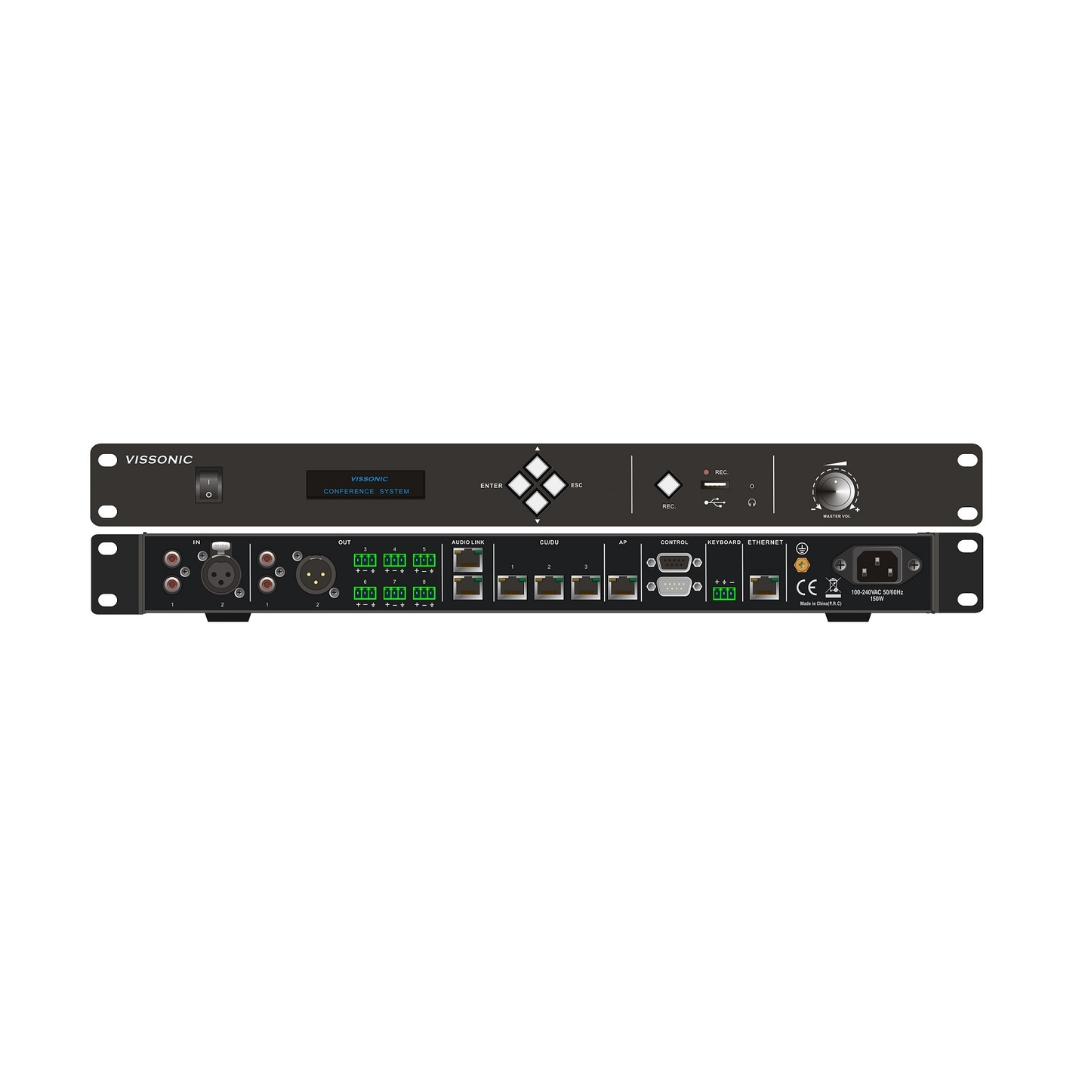

Bộ Xử Lý Trung Tâm Hội Nghị VIS-CCD2500-R

Tổng quan

Tính năng

• Công nghệ mạng vòng kỹ thuật số AUDIO-LINK độc quyền cho phép truyền dẫn và xử lý tín hiệu hoàn toàn bằng kỹ thuật số.
• Chỉ với một cáp CAT5e, hệ thống có thể truyền tải lên đến 64 kênh âm thanh và các tín hiệu khác.
• Tất cả thiết bị micro hội nghị đều hỗ trợ âm thanh và ngõ ra ID độc lập. Khi kết hợp với hệ thống nhận dạng giọng nói, thiết bị có thể thực hiện phân tách vai trò theo giọng nói.
• Chất lượng âm thanh độ trung thực cao nhờ công nghệ truyền dẫn âm thanh không suy hao, tần số lấy mẫu 48 kHz và đáp tuyến tần số 20 Hz ~ 20 kHz.
• Một bộ điều khiển hội nghị có thể điều khiển độc lập và hợp nhất 4 phòng họp. Hệ thống hỗ trợ kết nối nối tiếp nhiều bộ điều khiển hội nghị để thực hiện hợp nhất và phân tách các phòng họp có quy mô lớn hơn (tùy chọn).
• Kết nối “Hand-in-Hand-Loop-Network” giúp hệ thống luôn hoạt động ổn định ngay cả khi thay đổi thiết bị thảo luận hoặc xảy ra sự cố ở một thiết bị bất kỳ.
• Độ nhạy micro và EQ 8 dải của từng thiết bị có thể được điều chỉnh độc lập.
• Bộ điều khiển hội nghị hỗ trợ EQ 16 dải để điều chỉnh trường âm thanh; giới hạn áp suất âm thanh, nhận diện tín hiệu giọng nói thông qua Noise Gate; AGC tự động điều chỉnh độ lợi; AFC tự động chống phản hồi âm thanh và công nghệ tự động trộn âm (Auto-Mix).
• Chức năng phân vùng đầu ra âm thanh tự động điều chỉnh âm lượng theo vị trí của micro trong từng vùng, cho phép tăng khoảng cách thu âm mà không gây hú rít.
• Khử tiếng vọng (Echo Cancellation), hỗ trợ đàm thoại hai chiều từ xa theo thời gian thực với bộ điều khiển hội nghị khác hoặc thiết bị đầu cuối hội nghị truyền hình của bên thứ ba.
• Ghi âm qua USB, chức năng giám sát trên bộ điều khiển và công nghệ khử nhiễu tiên tiến giúp tạo ra bản ghi âm rõ ràng hơn.
• Quản lý ngày, giờ của hệ thống và hỗ trợ đếm ngược thời gian phát biểu.
• Hỗ trợ module đầu ra DANTE tùy chọn, cho phép kết nối và sử dụng cùng các thiết bị DANTE khác.
• Có thể điều khiển 2 loa POE công suất 120 W thông qua thiết bị mở rộng trung tâm, hỗ trợ tối đa 16 loa POE.

Chức năng

• Tuân thủ các tiêu chuẩn IEC 60914, GBT 15381-94.
• Kết nối với thiết bị mở rộng kỹ thuật số toàn phần VIS-EXM, cho phép mở rộng hệ thống lên đến 200 thiết bị thảo luận.
• Kết nối “Hand-in-Hand-Loop-Network” và cơ chế gán ID độc lập cho từng thiết bị, giúp tránh xung đột ID.
• Chỉ các thiết bị thảo luận có dây mới có thể kết nối với bộ điều khiển, cho phép bổ sung đại biểu tham gia cuộc họp nhanh chóng và dễ dàng.

• 2 ngõ vào âm thanh, loại XLR hoặc RCA, dùng cho nguồn âm thanh cục bộ hoặc đầu vào từ hệ thống hội nghị truyền hình từ xa.
• Tối đa 8 ngõ ra âm thanh, loại XLR, RCA hoặc Phoenix, có thể kết nối với hệ thống phiên dịch đồng thời hoặc sử dụng cho đầu ra phân vùng.
• Khi bổ sung hộp đầu vào âm thanh, hệ thống có thể kết nối với các loại micro condenser hoặc micro dynamic khác, mang đến nhiều lựa chọn hơn cho người dùng.
• Tích hợp chức năng liên lạc nội bộ đa chiều.
• Kết nối TCP/IP giữa bộ điều khiển và máy tính.
• Điều khiển trung tâm qua RS232, cho phép thực hiện các thao tác như bật/tắt micro, thiết lập quyền ưu tiên, điều chỉnh âm lượng và các chức năng điều khiển khác.
• Sử dụng RS232 hoặc RS485 để truyền giao thức PELCO/VISCA, hỗ trợ thực hiện chức năng tự động theo dõi camera.
• Hỗ trợ cắm nóng Plug-and-Play và chức năng tự động khôi phục.
• Hỗ trợ dải điện áp rộng 100 V ~ 240 V AC.

Không cần sử dụng phần mềm PC, bộ điều khiển hội nghị vẫn hỗ trợ các thiết lập sau:

Giới hạn số người phát biểu: Thiết lập số lượng thiết bị được phép kích hoạt đồng thời, gồm 1/2/4/6 thiết bị. Ở chế độ mở toàn bộ, hệ thống hỗ trợ mở đồng thời tối đa 32 micro có dây.

Chế độ thảo luận:

• OPEN: Chế độ tự do phát biểu, số lượng micro hoạt động đồng thời được giới hạn theo thiết lập trên bộ điều khiển.
• VOICE: Có thể kích hoạt micro bằng cách phát hiện giọng nói/âm thanh mà không cần nhấn nút.
• OVERRIDE: Vào trước, nói trước. Micro được kích hoạt trước sẽ được ưu tiên.
• APPLY: Đại biểu phải đăng ký/yêu cầu phát biểu trước khi có thể nói.
• PTT: Nhấn để nói (tùy chọn).
• ALL: Chế độ mở toàn bộ micro (tùy chọn).

Chức năng biểu quyết: Tán thành / Không biểu quyết / Phản đối

Thiết bị chủ tọa: Có quyền ưu tiên tắt tất cả các thiết bị khác hoặc tạm thời tắt tiếng các thiết bị này.

Thiết bị chủ tọa có thể chấp thuận yêu cầu phát biểu của đại biểu. Phiên dịch ngôn ngữ đồng thời.

Sử dụng phần mềm PC để bổ sung nhiều phương thức biểu quyết:

• Tán thành / Phản đối
• Tán thành / Không biểu quyết / Phản đối
• Chấm điểm: 1/2/3/4/5
• Xếp hạng: — / – / 0 / + / ++
• Sử dụng thẻ RFID để nhận dạng, cho phép thực hiện biểu quyết theo danh tính từng người.

Điều khiển & Đèn báo

• Màn hình LCD hiển thị toàn bộ thao tác và kết quả.
• 4 nút điều hướng để thao tác và thiết lập menu.
• Nút nhấn một lần để bắt đầu ghi âm, kèm đèn báo trạng thái ghi âm.
• Núm điều chỉnh âm lượng tổng (Master Volume).

Cổng kết nối

• Cổng USB ghi âm ở mặt trước.
• Cổng tai nghe 3,5 mm để giám sát âm thanh.
• 1 × ngõ vào âm thanh RCA.
• 1 × ngõ vào âm thanh XLR.
• 1 × ngõ ra âm thanh RCA.
• 1 × ngõ ra âm thanh XLR.

• 6 × cổng ngõ ra âm thanh Phoenix
• 2 × cổng RJ45 kết nối âm thanh kỹ thuật số
• 2 × cổng RJ45 dành cho thiết bị chủ tọa, thiết bị đại biểu, thiết bị phiên dịch và các kết nối khác
• 1 × cổng RJ45 dành cho điểm truy cập không dây (Wireless AP) hoặc bộ định tuyến (Router)
• 1 × giao diện DP9 đực (Male) dùng để điều khiển bên ngoài
• 1 × giao diện DP9 cái (Female) dùng để kết nối camera
• 1 × giao diện Phoenix 3 chân dùng để kết nối bàn phím điều khiển camera
• 1 × cổng RJ45 dùng để kết nối máy tính hoặc bộ chuyển mạch mạng (Network Switch)
• 1 × vít tiếp địa
• 1 × cổng nguồn AC 100 ~ 240 V

Thông số

Thông số kỹ thuật

Nguồn điện: 100 ~ 240 V AC

Công suất tiêu thụ ở trạng thái tĩnh: 12 W
Công suất tiêu thụ tối đa: 150 W

Đáp tuyến tần số: 20 Hz ~ 20 kHz
Tỷ số tín hiệu trên nhiễu (S/N): >96 dBA

Tổng méo hài (THD): <0,05%
Độ xuyên âm giữa các kênh: >85 dB
Dải động: >94 dB

Điều khiển RS-232:

• 1 × cổng Sub-D 9 chân cái (Female)
• 1 × cổng Sub-D 9 chân đực (Male)

Điều khiển Ethernet: RJ45 kết nối với máy tính

Lắp đặt: Rack tiêu chuẩn 19″

Kích thước (mm): 481 (D) × 265 (R) × 46 (C)

Trọng lượng: 3 kg

Màu sắc: Đen

Ngõ vào âm thanh tối đa

• LINE IN 1: +10 dBu
• LINE IN 2: +10 dBu

Ngõ ra âm thanh tối đa

• LINE OUT 1: +12 dBu, BAL.
• LINE OUT 2: +12 dBu, BAL.
• LINE OUT 3: +12 dBu, BAL.
• LINE OUT 4: +12 dBu, BAL.

Trở kháng ngõ ra: >1 kΩ

Phương thức giao tiếp với PC: TCP/IP

Phương thức điều khiển camera: RS-232/UDP

Giao diện mạng: RJ45

Màn hình: LCD1602

Dung lượng tệp ghi âm: 0,8 MB/phút

Giới hạn số người phát biểu: 1/2/4/6, tối đa 8 người

Giao thức điều khiển camera: PELCO-P / PELCO-D / VISCA

Nhiệt độ hoạt động: 0 ~ 45°C

Nhiệt độ bảo quản: 20 ~ 50°C
